Set Segel Piston Gabungan kerja ganda
Bahan standar
| Bagian | Bahan |  |
| Cincin panduan | POM / Nylon PA | |
| Segel elastomer | NBR / FKM | |
| Cincin cadangan | MEMBELAI |
* Bahan lain tersedia berdasarkan permintaan.
Deskripsi

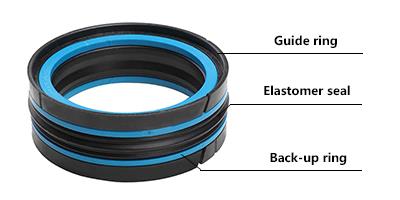

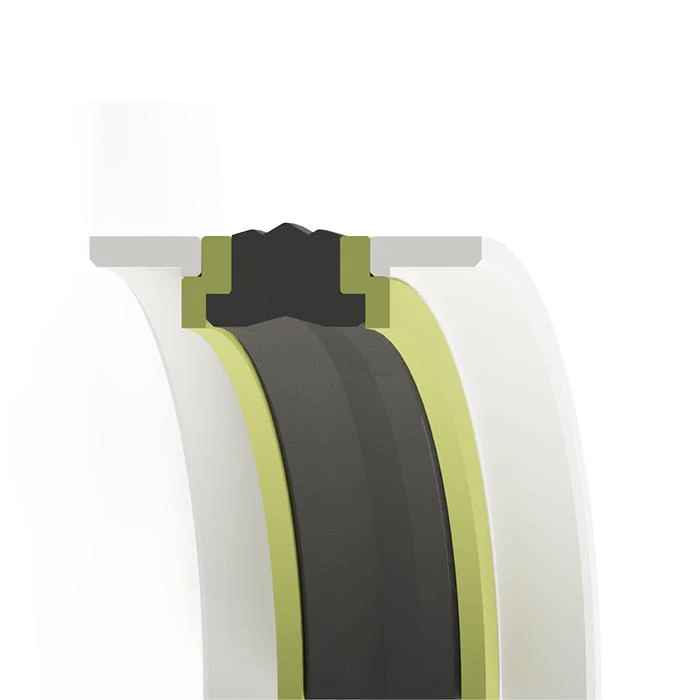

KGB (a / b) adalah segel bertindak ganda dan elemen pemandu, yang terdiri dari segel elastomer, dua cincin cadangan dan dua cincin panduan. Cincin belakang mencegah cincin segel elastomer dari ekstrusi di bawah celah penyegelan besar. Cincin pemandu bertindak untuk memandu piston di dalam silinder dan menyerap gaya radial.
Desain ini memberikan kombinasi ringkas antara seal dan pemandu untuk alur pemasangan yang terbuka atau tertutup, dan bekerja dengan baik dalam sistem statis dan dinamis.
|
|
Keuntungan
- Ketahanan aus yang tinggi - Desain piston satu bagian yang sederhana - Ketahanan ekstrusi yang tinggi - Kontrol cairan yang baik - Dapat dipasang di alur tertutup untuk mengurangi biaya pemrosesan - Segel dan pandu efek multi-fungsi - Mudah dipasang, mempertahankan cincin penahan dan cincin penuntun |  |
Aplikasi
Alat mesin
Autocrane
Mesin forklift dan penanganan
Mesin pertanian
Situasi kerja
Mempercepat | Tekanan | Suhu | Media | Diameter yang disediakan |
0.5m/s | 0 ~ 35Mpa | -30℃~+100℃ | Oli hidraulik berbasis minyak bumi, fluida hidraulik tahan api, oli hidraulik yang aman bagi lingkungan (bio-oil), air dan lainnya, tergantung pada bahan segelnya. | 20mm-330mm |

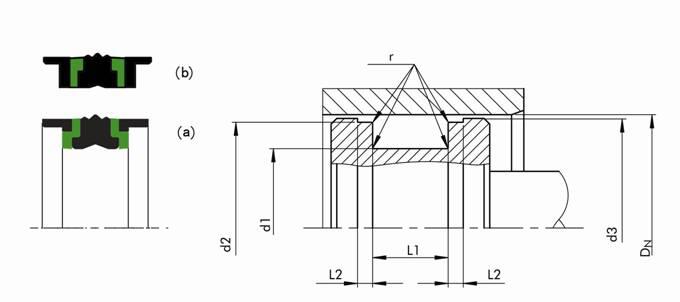

Gambar teknik
Daftar spesifikasi
| Bagian no | DN H9 | d1 h9 | L1+0.2 | L2+0.1 | d2 h9 | d3 h11 | TP |
| KGB 20 11 | 20 | 11 | 13.5 | 2.1 | 17 | 19 | (a) |
| KGB 25 15 | 25 | 15 | 16.4 | 6.35 | 21.45 | 23.5 | (a) |
| KGB 25 15 / A | 25 | 15 | 12 | 4 | 21 | 23 | (a) |
| KGB 25 16 | 25 | 16 | 13.5 | 2.1 | 22 | 24 | (a) |
| KGB 30 17 | 30 | 17 | 15.4 | 6.35 | 26.5 | 29 | (a) |
| KGB 30 21 | 30 | 21 | 13.5 | 2.1 | 27 | 29 | (a) |
| KGB 32 22 | 32 | 22 | 16.4 | 6.35 | 28.5 | 30.5 | (a) |
| KGB 32 22 / A | 32 | 22 | 15.5 | 2.6 | 28 | 31 | (a) |
| KGB 32 24 | 32 | 24 | 15.5 | 3.2 | 28 | 31.4 | (a) |
| KGB 35 25 | 35 | 25 | 16.4 | 6.35 | 31.4 | 33.5 | (b) |
| KGB 35 25 / A | 35 | 25 | 15.5 | 2.6 | 31 | 34 | (a) |
| KGB 40 24 | 40 | 24 | 18.4 | 6.35 | 35.4 | 38.5 | (a) |
| KGB 40 26 | 40 | 26 | 15.5 | 2.6 | 36 | 39 | (a) |
| KGB 40 30 | 40 | 30 | 16.4 | 6.35 | 35.4 | 38.5 | (a) |
| KGB 40 30 / A | 40 | 30 | 12.5 | 4 | 36 | 338 | (a) |
| KGB 40 32 | 40 | 32 | 15.5 | 3.2 | 36 | 39.4 | (b) |
| KGB 45 29 | 45 | 29 | 18.4 | 6.35 | 40.4 | 43.7 | (a) |
| KGB 45 31 | 45 | 31 | 15.5 | 2.6 | 41 | 44 | (a) |
| KGB 45 35 | 45 | 35 | 16.4 | 6.35 | 40.4 | 43.5 | (a) |
| KGB 50 34 | 50 | 34 | 18.4 | 6.35 | 45.4 | 48.5 | (a) |
| KGB 50 34 / A | 50 | 34 | 20.5 | 3.1 | 46 | 49 | (a) |
| KGB 50 38 | 50 | 38 | 20.5 | 4.2 | 46 | 49.4 | (b) |
| KGB 55 39 | 55 | 39 | 18.4 | 6.35 | 50.36 | 53.5 | (a) |
| KGB 55 39 / A | 55 | 39 | 20.5 | 3.1 | 51 | 54 | (a) |
| KGB 55 43 | 55 | 43 | 20.5 | 4.2 | 51 | 54.4 | (a) |
| KGB 60 44 | 60 | 44 | 18.4 | 6.35 | 55.4 | 58.5 | (a) |
| KGB 60 44 / A | 60 | 44 | 20.5 | 3.1 | 56 | 59 | (a) |
| KGB 60 48 | 60 | 48 | 20.5 | 4.2 | 56 | 59.4 | (b) |
| KGB 63 47 | 63 | 47 | 18.4 | 6.35 | 58.4 | 61.5 | (a) |
| KGB 63 47 / A | 63 | 47 | 20.5 | 3.1 | 59 | 62 | (a) |
| KGB 63 51 | 63 | 51 | 20.5 | 4.2 | 59 | 62.4 | (b) |
| KGB 65 49 | 65 | 49 | 20.5 | 3.1 | 61 | 64 | (a) |
| KGB 65 50 | 65 | 50 | 18.4 | 6.35 | 60.4 | 63.5 | (a) |
| KGB 70 50 | 70 | 50 | 22.4 | 6.35 | 64.2 | 68.3 | (a) |
| KGB 70 54 | 70 | 54 | 20.5 | 3.1 | 66 | 69 | (a) |
| KGB 70 58 | 70 | 58 | 20.5 | 4.2 | 66 | 69.4 | (b) |
| KGB 75 55 | 75 | 55 | 22.4 | 6.35 | 69.2 | 73.3 | (a) |
| KGB 75 59 | 75 | 59 | 20.5 | 3.1 | 71 | 74 | (a) |
| KGB 80 60 | 80 | 60 | 22.4 | 6.35 | 74.15 | 78.3 | (a) |
| KGB 80 62 | 80 | 62 | 22.5 | 3.6 | 76 | 79 | (a) |
| KGB 80 66 | 80 | 66 | 22.5 | 5.2 | 76 | 79.4 | (b) |
| KGB 85 65 | 85 | 65 | 22.4 | 6.35 | 79.15 | 83.3 | (a) |
| KGB 90 70 | 90 | 70 | 22.4 | 6.35 | 84.15 | 88.3 | (a) |
| KGB 90 72 | 90 | 72 | 22.5 | 3.6 | 86 | 89 | (a) |
| KGB 90 76 | 90 | 76 | 22.5 | 5.2 | 86 | 89.4 | (b) |
| KGB 95 75 | 95 | 75 | 22.4 | 6.35 | 89.15 | 93.3 | (a) |
| KGB 100 75 | 100 | 75 | 22.4 | 6.35 | 93.15 | 98 | (a) |
| KGB 100 80 | 100 | 80 | 25.4 | 6.35 | 94.15 | 98.3 | (a) |
| KGB 100 82 | 100 | 82 | 22.5 | 3.6 | 96 | 99 | (a) |
| KGB 100 86 | 100 | 86 | 22.5 | 5.2 | 96 | 99.4 | (b) |
| KGB 105 80 | 105 | 80 | 22.4 | 6.35 | 98.1 | 103 | (a) |
| KGB 110 85 | 110 | 85 | 22.4 | 6.35 | 103.1 | 108 | (a) |
| KGB 110 92 | 110 | 92 | 22.5 | 3.6 | 106 | 109 | (a) |
| KGB 110 96 | 110 | 96 | 22.5 | 5.2 | 106 | 109.4 | (b) |
| KGB 115 90 | 115 | 90 | 22.4 | 6.35 | 108.1 | 113 | (a) |
| KGB 120 95 | 120 | 95 | 22.4 | 6.35 | 113.1 | 118.1 | (a) |
| KGB 120 106 | 120 | 106 | 22.5 | 5.2 | 116 | 119.4 | (b) |
| KGB 125 100 | 125 | 100 | 25.4 | 6.35 | 118.1 | 123 | (a) |
| KGB 125 103 | 125 | 103 | 26.5 | 5.1 | 121 | 124 | (a) |
| KGB 125 108 | 125 | 108 | 26.5 | 7.2 | 121 | 124.4 | (b) |
| KGB 130 105 | 130 | 105 | 25.4 | 9.5 | 122.6 | 127.5 | (a) |
| KGB 130 105 / A | 130 | 105 | 25.4 | 6.35 | 123.1 | 128 | (a) |
| KGB 135 110 | 135 | 110 | 25.4 | 9.5 | 127.6 | 132.5 | (a) |
| KGB 135 110 / A | 135 | 110 | 25.4 | 6.35 | 128.1 | 133 | (a) |
| KGB 140 115 | 140 | 115 | 25.4 | 9.5 | 132.6 | 137.5 | (a) |
| KGB 140 115 / A | 140 | 115 | 25.4 | 6.35 | 133 | 138 | (a) |
| KGB 140 118 | 140 | 118 | 26.5 | 5.1 | 136 | 139 | (a) |
| KGB 140 123 | 140 | 123 | 26.5 | 7.2 | 136 | 139.4 | (b) |
| KGB 145 120 | 145 | 120 | 25.4 | 9.5 | 137.6 | 142.5 | (a) |
| KGB 145 120 / A | 145 | 120 | 25.4 | 6.35 | 138.3 | 142.95 | (a) |
| KGB 150 125 | 150 | 125 | 25.4 | 9.5 | 142.6 | 147.5 | (a) |
| KGB 150 125 / A | 150 | 125 | 25.4 | 6.35 | 143 | 148 | (a) |
| KGB 160 130 | 160 | 130 | 25.4 | 6.35 | 153 | 157.5 | (a) |
| KGB 160 130 / A | 160 | 130 | 25.4 | 9.5 | 152.6 | 157.5 | (a) |
| KGB 160 135 | 160 | 135 | 25.4 | 9.5 | 152.6 | 157.5 | (a) |
| KGB 170 145 | 170 | 145 | 25.4 | 12.7 | 161.7 | 167.1 | (a) |
| KGB 175 150 | 175 | 150 | 25.4 | 12.7 | 166.7 | 172.1 | (a) |
| KGB 180 155 | 180 | 155 | 25.4 | 12.7 | 171.7 | 177.1 | (a) |
| KGB 185 160 | 185 | 160 | 25.4 | 12.7 | 176.7 | 182.1 | (a) |
| KGB 190 165 | 190 | 165 | 25.4 | 12.7 | 181.7 | 187 | (a) |
| KGB 200 175 | 200 | 175 | 35.4 | 12.7 | 191.6 | 197 | (a) |
| KGB 220 190 | 220 | 190 | 25.4 | 6.35 | 121.7 | 217.9 | (a) |
| KGB 220 195 | 220 | 195 | 25.4 | 12.7 | 211.6 | 217 | (a) |
| KGB 250 220 | 250 | 220 | 31.5 | 6.35 | 242.9 | 247.9 | (a) |
| KGB 250 225 | 250 | 225 | 25.4 | 12.7 | 241.6 | 247 | (a) |
| KGB 280 255 | 280 | 255 | 25.4 | 12.7 | 271.6 | 277 | (a) |
| KGB 300 275 | 300 | 275 | 31.5 | 6.6 | 296 | 299 | (a) |
| KGB 320 295 | 320 | 295 | 25.4 | 12.7 | 311.6 | 317 | (a) |
| KGB 360 335 | 360 | 335 | 25.4 | 12.7 | 351.6 | 357 | (a) |
| KGB 380 355 | 380 | 355 | 25.4 | 12.7 | 371.6 | 377 | (a) |
| KGB 400 375 | 400 | 375 | 25.4 | 12.7 | 391.6 | 397 | (a) |
Faq
1. Apa warna segel piston KGB Anda?
Umumnya hitam / biru, kami juga memiliki ungu, putih tersedia berdasarkan permintaan.
2. Apakah Anda dapat memilih bahan yang tepat, jenis segel sesuai dengan kondisi kerja silinder kami?
Ya, kami menawarkan konsultasi jangka panjang sebelum pesanan. Silakan kirim kami kondisi kerja atau gambar, detail ukuran silinder, maka kami akan mencari solusi yang paling cocok untuk Anda.
3. Apa metode pengemasan produk ini oleh GG?
Segel yang kompak akan pertama-tama ditayangkan dengan film menyusut, 10 pcs per roll.
Kuantitas yang tepat untuk karton. Kami mendukung pengemasan khusus dan label pada semua item.
4. Apa istilah pembayaran Anda?
Paypal, T / T atau L / C.
